Platinum Elite

Elite Platinum

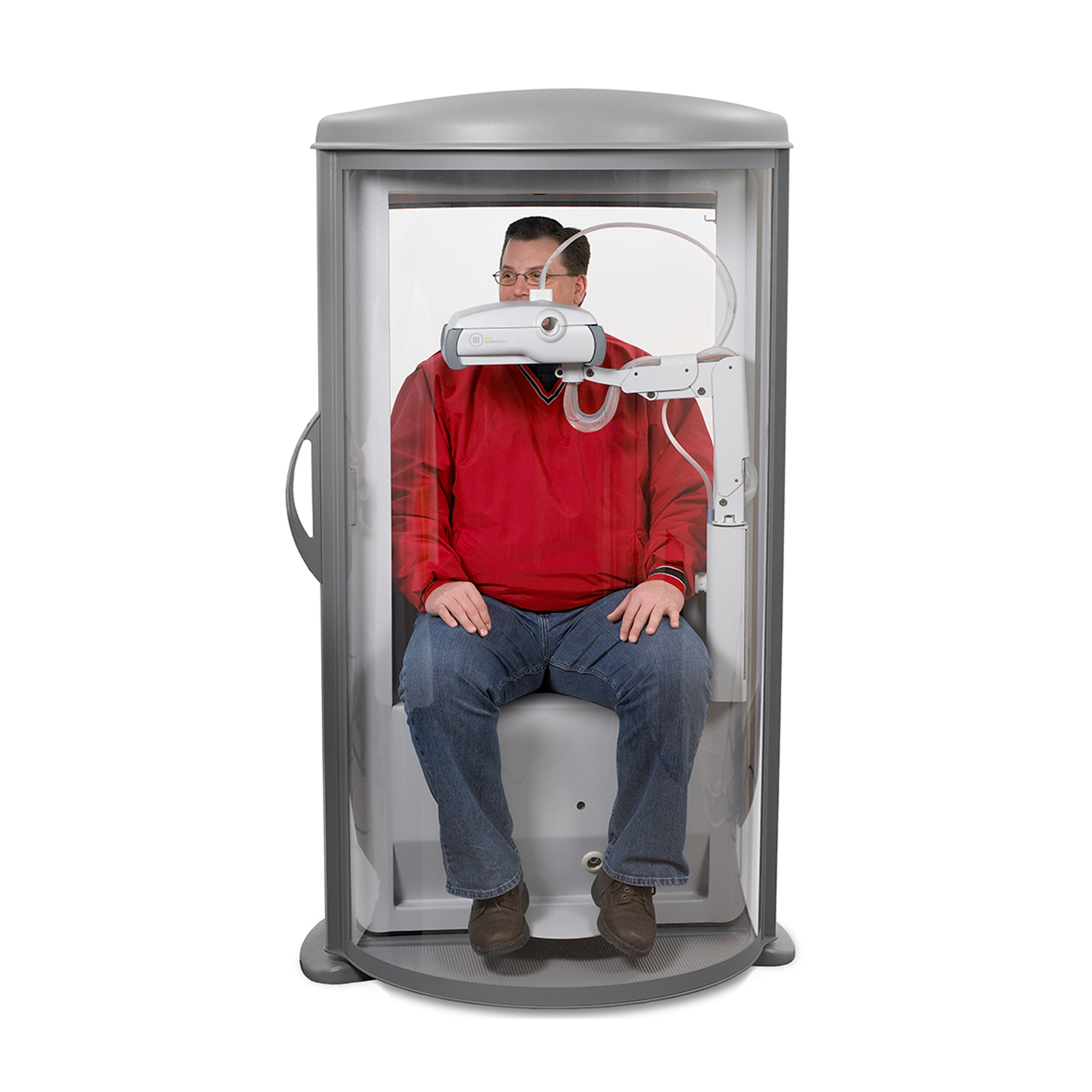

El pletismografo corporal Elite de Medgraphics provee pruebas rápidas y fáciles para todos los pacientes desde pediátricos hasta adultos. Combinado con el software BreezeSuite se convierte en un poderosa herramienta de diagnóstico para el profesional mientras que por su facilidad de uso aumenta la productividad del laboratorio. El Elite expanda las posibilidades de diagnostico midiendo el volumen de gas toráxico (TGV) facilitando la manera mas exacta de medir volúmenes pulmonares. El cálculo de la resistencia de la vía aérea por medio de pletismografía aumenta la sensibilidad para la identificación de enfermedades pulmonares y es ideal para la valoración de la reversibilidad de la obstrucción de la vía aérea.

Al igual que todos los sistemas de MedGraphics, el Elite utiliza el neumotacógrafo patentado PreVent. Este sistema de medición de flujo liviano y preciso cumple ó excede los requerimientos de la ATS/ERS y ayuda a prevenir la contaminación cruzada debido a su extraordinario sistema de montaje que facilita su instalación y reemplazo.

Cambiando el pneumotacógrafo antes de cada paciente se consigue el mejor sistema de control de infecciones eliminando la necesidad de utilizar filtros bacteriológicos. El pneumotacógrafo PreVent puede  reutilizarse luego de la desinfección ó descartarse luego de cada uso, también puede utilizar filtros si lo desea.

El pletismografo elite ofrece un diseño único de apertura de la puerta que no requiere de espacio adicional. Si el espacio es limitado dentro del laboratorio el sistema lo libera de la preocupación de tener que reservar espacio para la apertura de la puerta gracias a su novedoso sistema de puerta giratoria. Eso no impide que usted pueda testear pacientes de hasta 180  kilos de peso y 2 metros de altura.
El pletismografo elite esta disponible en tres modelos. Dependiendo del modelo el equipo puede realizar pruebas de espirometría completa, Capacidad de difusión DLCO, Volúmenes Pulmonares por lavado de Nitrógeno y/o pletismografía, Resistencia y Conductancia de la vía aérea y Presiones bucales.

Especificaciones:

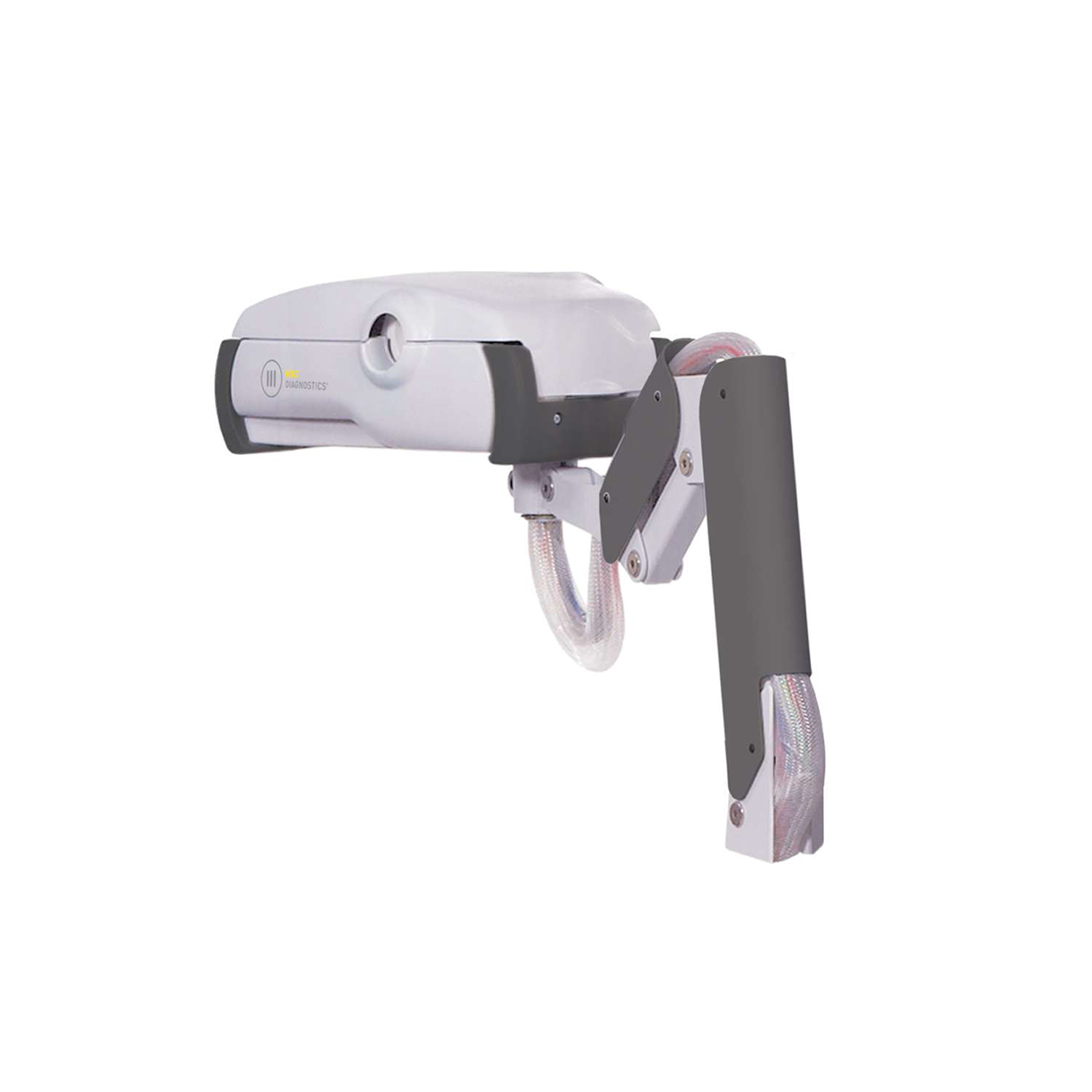

Ajustes del Brazo

• Vertical: 51 cm.
• Horizontal: 35.5 cm.
• Radio:  180°

Volumen interno de la cabina

• 726 litros

Tamaño

• Altura: 176 cm.
• Circunferencia: 287 cm.
• Diámetro (puerta cerrada): 94 cm.

Peso

• 158 Kg.

Dispositivo de Flujo

• Pneumotacógrafo de Presión diferencial Bi direccional patentado
• Patente Numero: #5,038,773 & #5,119,825
• Rango:  ± 18 L/seg.
• exactitud: ± 3% ó 50 ml, (cumple ó excede los requerimientos de la  ATS/ERS para uso clinico)
• Espacio Muerto:  39ml

Analizador de DLCO MedGraphics  (modelos DL y DX)

• Tipo: Cromatografía de gas ó analizador multigas (RTD)

Requerimientos de Gas

Modelo con cromatografía de gases

• Aire Comprimido (30 a 130 psi)
• Helio 100% (10-28 psi) (Modelos Elite DL y Elite DX)
• Mezcla DLCO (135 psi) (Modelos Elite DL y Elite DX)
  Ne: 0.5%
  CO: 0.3%
  O2: 21%
  N2: balance
• Oxigeno medicinal (135 psi) (solo en modelo Elite Dx)

Modelo con tecnología multigas (RTD)

• Aire Comprimido (30 a 130 psi)
• Helio 100% (10-28 psi) (Modelos Elite DL y Elite DX)
• Mezcla DLCO (135 psi) (Modelos Elite DL y Elite DX)
  CO: 0.3%
  CH4: : 0.3%
• O2: 21%
  N2: balance
• Oxigeno medicinal (135 psi) (solo en modelo Elite Dx)
• Gas cal:

- CO2: 5%
- DL: 12%
- N2: Balance

Modelos

• Elite D (Espirometría, TGV & Raw)
• Elite DL (Espirometría, TGV, Raw, & DLco)
• Elite Dx (Espirometría, TGV, Raw, DLco,
  & Volúmenes pulmonares por N2 washout )

Construcción

• Aluminio y Acrílico

Alimentación

• 230V/50Hz@1.75A
